Celda Triplex
La Celda Triplex Referencia S – CEL – TRIPLEX – F4 es una solución integral y de alta seguridad para el alojamiento de equipos de maniobra, medida y protección en subestaciones e instalaciones eléctricas de media tensión (Serie 17,5 kV). Diseñada bajo los más estrictos estándares de ingeniería, esta celda tipo metal enclosed garantiza un confinamiento seguro frente a fallas internas, protegiendo tanto a los operadores como al resto de la infraestructura del sistema de distribución.
Beneficios clave
Seguridad Avanzada Anti-Arco: Cuenta con 4 ventanas (flaps) de alivio de presión en el techo, diseñadas para liberar de forma controlada los gases y la energía en caso de un arco interno, minimizando riesgos catastróficos.
Estructura de Alta Resistencia Mecánica: Construida con láminas de acero de calibres robustos (Estructura: BWG 14, Flaps: BWG 16, Puertas: BWG 12), asegurando máxima durabilidad y rigidez estructural.
Acabado y Protección Industrial: Las puertas disponen de un recubrimiento en pintura electrostática de alta resistencia en color RAL 7035 (Gris Claro), ideal para entornos industriales y con excelentes propiedades anticorrosivas.
Diseño Compacto y Seguro: Optimizada para espacios interiores eficientes, requiriendo una distancia mínima de instalación de tan solo 200 mm entre la celda y el techo.
Capacidad de Conducción y Cortocircuito: Soporta de manera continua una corriente nominal de 630 A, con un nivel de cortocircuito certificado de 16 kA / 1s y una corriente límite dinámica de 40 kA.
Ficha técnica
Celda Medida
La Celda de Medida Referencia S – CEL – MED – F4 es un equipo estructural de alta ingeniería diseñado específicamente para alojar de forma segura los transformadores de corriente (TC) y transformadores de tensión (TT) necesarios para la medición de parámetros eléctricos en sistemas de media tensión (Serie 17,5 kV). Su sólida construcción tipo metal enclosed garantiza la máxima protección de los instrumentos de medición frente al entorno, ofreciendo una interfaz segura para la gestión y control de la energía.
Beneficios clave
Configuración Flexible de Medición: Diseñada y optimizada para alojar sistemas de medición tanto de dos como de tres elementos, adaptándose con precisión a los requerimientos de los operadores de red y de facturación.
Seguridad Avanzada Anti-Arco: Equipado con 4 ventanas (flaps) de alivio de presión en el techo que canalizan y liberan de forma segura los gases y la energía en caso de una falla interna, resguardando la integridad del personal.
Máxima Resistencia Estructural: Fabricada con láminas de acero de alta resistencia mecánica en calibres industriales normalizados (Estructura: BWG 14, Flaps: BWG 16, Puertas: BWG 12).
Protección y Acabado de Larga Duración: Las puertas frontales cuentan con un recubrimiento en pintura electrostática de alta resistencia en color RAL 7035 (Gris Claro), proporcionando un excelente acabado estético y propiedades anticorrosivas superiores.
Diseño Compacto para Interiores: Su configuración permite una instalación eficiente en salas de celdas con una distancia mínima de instalación de solo 200 mm entre la celda y el techo.
Ficha técnica

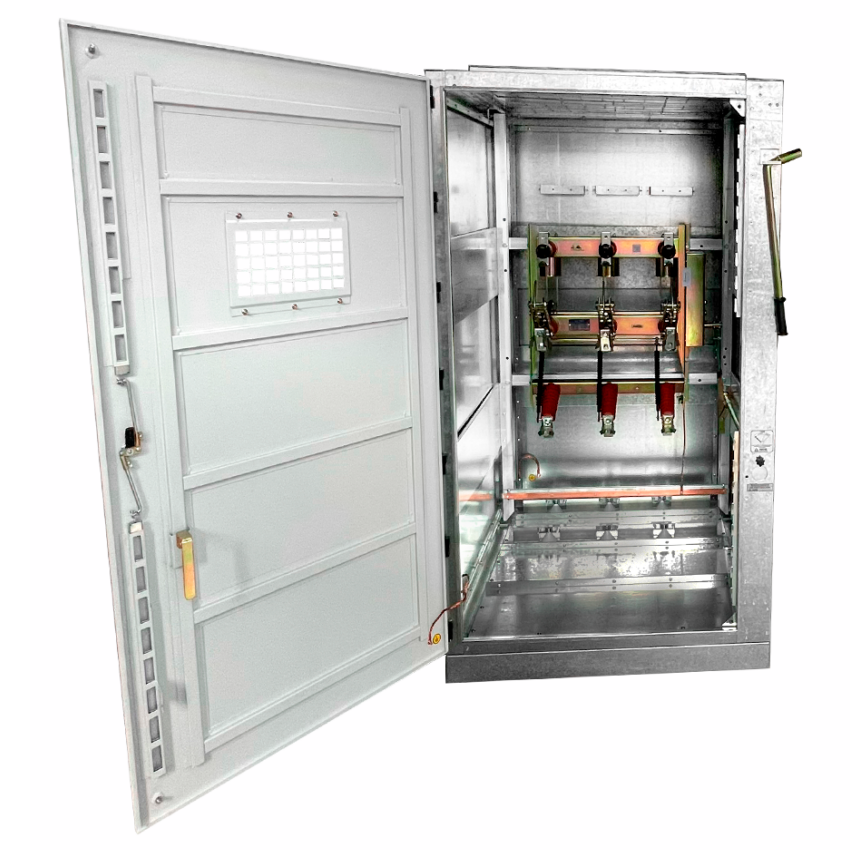

Celda EDP
La Celda de Protección Referencia S – CEL – P – F4 es una solución de envolvente segura y robusta diseñada específicamente para integrar un seccionador de protección acoplado a bases porta fusibles en sistemas de media tensión (Serie 17,5 kV). Su función principal es salvaguardar los transformadores de potencia y circuitos derivados contra sobrecorrientes severas y cortocircuitos, ofreciendo un punto de desconexión y despeje de fallas de alta velocidad y máxima confiabilidad.
Beneficios clave
Seguridad Avanzada Anti-Arco: Al igual que nuestra línea de celdas modulares, incorpora 4 ventanas (flaps) de alivio de presión en el techo para evacuar y direccionar gases calientes en caso de una falla por arco interno, blindando al personal operativo.
Resistencia Mecánica de Grado Industrial: Estructura construida con láminas de acero seleccionadas bajo rigurosos calibres estándar (Estructura: BWG 14, Flaps: BWG 16, Puertas: BWG 12) para soportar esfuerzos térmicos y mecánicos exigentes.
Acabado Duradero de Alta Gama: Puertas frontales protegidas con pintura electrostática termoendurecible en color RAL 7035 (Gris Claro), asegurando resistencia al desgaste físico y a la corrosión ambiental.
Optimización de Espacio en Altura: Ideal para salas eléctricas cerradas gracias a su diseño compacto, el cual requiere una distancia mínima de instalación de tan solo 200 mm entre la parte superior de la celda y el techo.
Excelente Capacidad Dinámica: Homologada para una corriente nominal continua de 630 A, resistencia térmica de cortocircuito de 16 kA / 1s y un pico de corriente límite dinámica de 40 kA.
Ficha técnica
